| Применение | Для ограничения величины и скорости нарастания напряжения на ЭД. Позволяет увеличить предельную длину кабеля ЭД |
| Марка | Altivar 61 и 71, 212 |

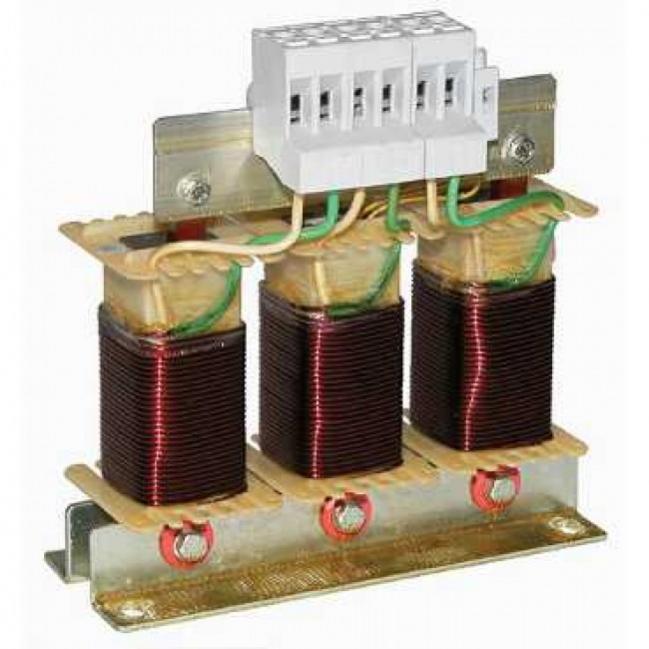

| Тип | Дроссель двигателя |
| Номинальный ток, А | 215 |
| Степень защиты корпуса | IP00 |
Применение дросселя двигателя позволяет увеличить предельную длину кабеля между преобразователем частоты и двигателем.
Дроссели двигателя выполняют следующие функции:
Ограничивают величину и скорость нарастания напряжения на клеммах двигателя.
Выполняют роль фильтра, подавляя помехи, возникающие при коммутации контактора, установленного между дросселем и двигателем.
Уменьшают ток утечки на землю.
Дроссели двигателя выполняют свои функции, если фактическая длина кабеля между преобразователем частоты и двигателем не превышает рекомендованного значения. При параллельном подключении нескольких двигателей длина кабелей суммируется. Если длина кабеля превышает рекомендованное значение, существует возможность перегрева дросселей.
Применение |
Для ограничения величины и скорости нарастания напряжения на ЭД. Позволяет увеличить предельную длину кабеля ЭД |
Марка |
Altivar 61 и 71, 212 |
Тип |
Дроссель двигателя |
Номинальный ток, А |
215 |
Потери |
430 Вт |
Тепловая защита |
Нет |
Температура окружающей среды при эксплуатации |
-10…+50 °C |
Температура окружающей среды при хранении |
-25…+70 °C |
Степень защиты корпуса |
IP00 |
Габаритные размеры (В/Ш/Г), мм |
3х(100/170/250) |
Вес, кг |
15.5 |
| Название | Дата размещения | Формат | Размер | |
|---|---|---|---|---|
| Эксплуатационная документация | ||||
|
Руководство по монтажу | 09.03.2022 | 0.89 MB | |
